Преимущества:

технические характеристики:

Максимальная толщина слоя
3 мм
Расход смеси
1,65 кг/1 мм/1 кв.м
Наполнитель
Мрамор молотый
Связующее
Сополимер этилена и винилацетата
Средняя фракция
20-25 мкм
Белизна
Не менее 90% по шкале CieLAB
Морозостойкость
Выдерживает не менее 5 циклов замораживания/ размораживания
Время высыхания одного слоя
Около 24 часов в зависимости от температуры воздуха, влажности и толщины слоя
Перемешивание
Перед работой перемешать до однородной консистенции
Рекомендуемая температура в помещении
Не менее 13°С
Срок годности
12 месяцев

Условия хранения и транспортировки

Pro Spray

Храните шпатлевку в ведрах с плотно закрытой крышкой.

Предохраняйте ведро со шпатлевкой от чрезмерного нагрева и хранения под прямым солнечным светом.

Рекомендуется хранение в сухом помещении при температуре выше 0° C.

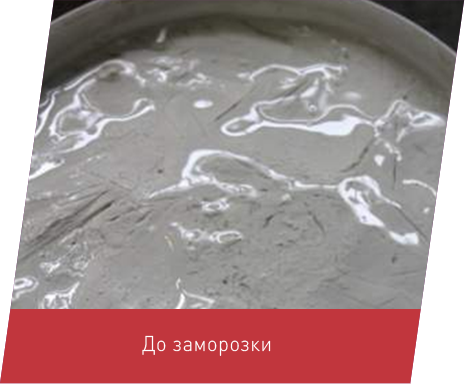

Допускается замораживание/ размораживание. Выдерживает не менее 5 циклов.

Нельзя ускорять процесс оттаивания с помощью нагревательных приборов. Размораживать при комнатной температуре.

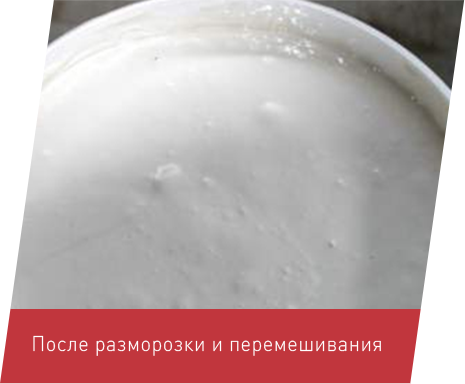

После размораживания тщательно перемешать миксером.

Условия хранения и транспортировки:

Срок хранения шпатлевки 18 месяцев с даты производства (указана на мешке). Храните шпатлевку в сухом помещении и закрытой заводской упаковке.

Ускорять процесс его оттаивания (ставить к радиаторам отопления или в горячую воду, нагревать строительным феном и т.п.). Это негативно отразится на характеристиках шпатлевки и итоговом качестве работ.
Сливать жидкость, которая образуется на поверхности материала в результате расслоения. Она является важным компонентом состава шпатлевки.

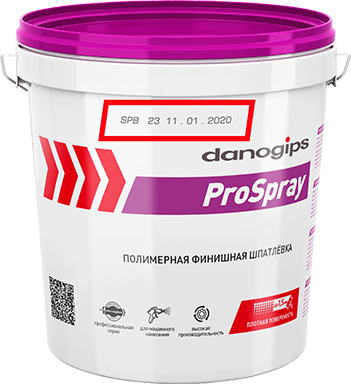

Маркировка

На каждом ведре с продукцией имеется маркировка. Маркировка может быть на крышке (малые ведра) или на самом ведре сбоку (крупные ведра). Маркировка наносится в момент выхода продукции с производственной линии и несет в себе информацию о заводе-производителе, номере партии (замеса), дате производства. Срок годности шпатлёвки отсчитывается с даты, указанной на маркировке.

Механизированное
нанесение Danogips pro-spray

О средствах
Параметры
Инструкция
1
Подготовка помещения к работам
  • Температура воздуха в помещении и основания должны быть выше 13⁰С.
  • Поверхность под шпатлевание должна быть сухой, очищенной от пыли, грязи и отслоений.
  • Черновой пол загрунтуйте или смочите водой для исключения подъема пыли в воздух.
  • Во избежание повреждений или загрязнения различных элементов и коммуникаций (окна, двери, чистовой пол, трубы, радиаторы отопления и д.р.), закройте их с помощью защитной пленки/ бумаги и малярной ленты.
  • Установите дополнительный боковой свет.
  • Для выравнивания впитывающей способности минеральные основания рекомендуется обработать грунтом DANOGIPS.
2
Подготовка аппарата к работе
  • Установите аппарат на ровной поверхности.
  • Перед началом работы установите чистый фильтр в фильтрационную камеру (30 Mesh) и установите защитную сетку на рабочий цилиндр.

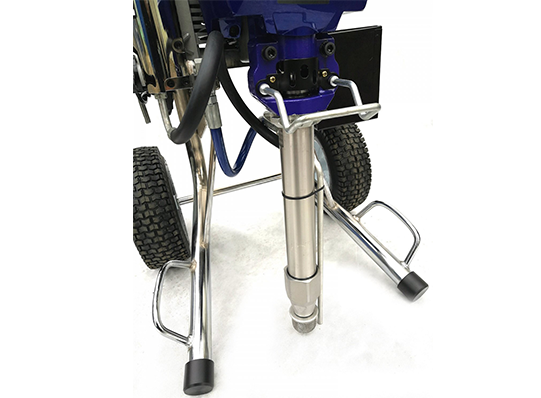

  • Смажьте шток аппарата пластификатором TSL. При необходимости замените керамические шарики в насосе на металлические.
  • Установите соплодержатель и форсунку необходимого размера на пистолет.
3
Подготовка материала к работе
  • Чтобы открыть упаковку, удалите защитную пломбу. Откройте крышку.
  • Рекомендуется использовать материал комнатной температуры. Холодная шпатлевка (менее +10 градусов) не обеспечит непрерывный поток на входной части насоса и работа аппарата будет не корректна.

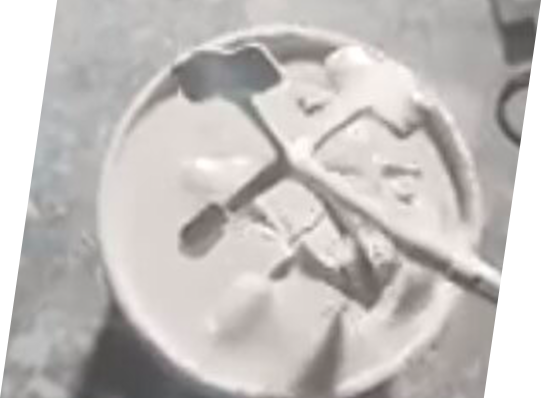

  • Важнейшим этапом подготовки готовых полимерных шпатлевок к работе является перемешивание.
  • Данный процесс позволяет восстановить однородность консистенции и добиться максимальной степени комфорта при использовании материала.
  • Перемешивание рекомендуется производить миксером на низких оборотах. Это позволяет исключить вовлечения воздух в материал.
4
Запуск аппарата
  • Подключите шнур питания в сеть 220 Вольт.
  • Рекомендуется использовать стабилизатор напряжения.
  • Погрузите рабочий цилиндр в ёмкость с подготовленной шпатлевкой, или заполните ей бункер аппарата.

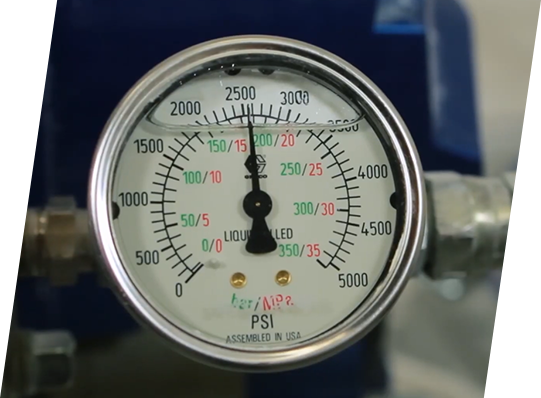

  • Переключая регулятор, заполняйте систему шпатлёвкой и установите рабочее давление. (Отображается на дисплее или манометре)
5

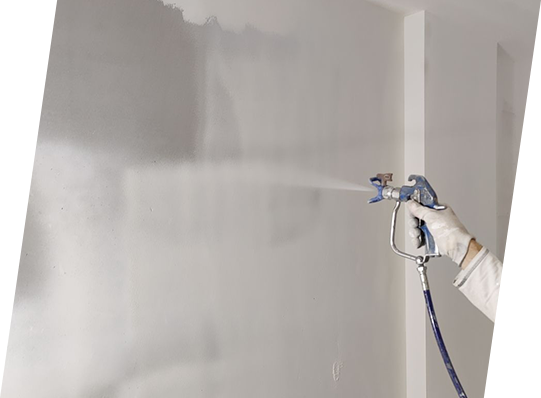

Нанесение
  • Расстояние от поверхности до сопла при нанесении шпатлёвки составляет ~1 м.
  • Для правильного нанесения шпатлевки на поверхность передвигайте пистолет линейными движениями с перекрытием полос ~50%.
  • Плоскость факела должна располагаться под углом ~ 90° относительно поверхности.
  • Рекомендуется использовать минимальное давление, при котором факел раскрывается равномерно. Это позволит избежать повышенного износа элементов аппарата, уплотнения и потери пластичности смеси, а также её опрессовывания в насосе, пистолете и резьбовых соединениях.
  • Не оставляйте аппарат под давлением более 5 минут. Для сброса давления установите регулятор на минимум и выпустите часть шпатлёвки через пистолет или обратный клапан.
  • Толщина слоя определяется скоростью ведения пистолета и размером отверстия сопла.
6
Заглаживание и дальнейшие этапы работы
  • Нанесённый слой шпатлёвки разгладьте шпателем

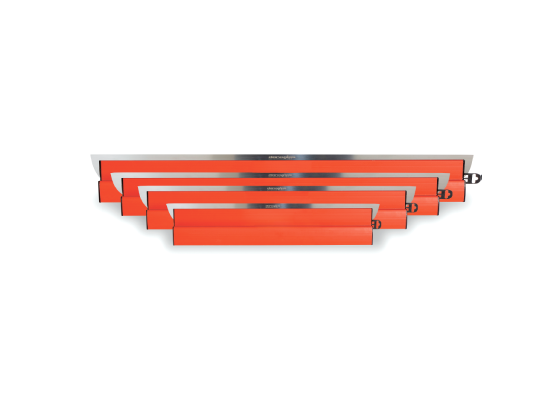

  • Наибольшая скорость по разглаживанию поверхности после нанесения, достигается при использовании специальных финишных шпателей без ручки Danogips, с шириной лезвия от 45 до 120 см.
  • Рекомендуем воспользоваться специальной телескопической ручкой.
  • Каждый последующий слой шпатлёвки наносите после полного высыхания предыдущего слоя.
  • После высыхания удалите огрехи путём ошкуривания. Рекомендуется применять механизированный способ, используя аппараты типа Festool Planex, ETS и наждачную бумагу/сетку не крупнее P180.
  • Полученную поверхность рекомендуется обработать грунтом DANO.
  • После полного высыхания грунтовочного слоя можете приступать к последующим этапам отделки, таким как окраска, оклейка обоями и др.
7
Промывания аппарата
  • Очистка аппарата осуществляется путём многократного прогона чистой воды через систему по основному и малому контуру.
  • Фильтрационная камера, фильтр тонкой отчистки, фильтр насоса, соплодержатель и форсунка промываются отдельно.
  • При необходимости после промывки аппарат следует заполнить аппарат незамерзающей жидкостью или антифризом.

Приклеивание малярного стеклохолста на Danogips ProSpray:

Выбор стеклохолста

01
Используйте Стеклохолст малярный Danogips 40 г/м2. Он имеет идеальную плотность и структуру, которая позволяет при разглаживании удалять излишки шпатлевки не только через края, но и через само полотно.
Рекомендуем использовать готовую полимерную шпатлевку Danogips ProSpray. Для большего удобства можно разбавить шпатлевку водой.
02

Выбор шпатлевки

Нанесение и приклеивание

03
При работе используйте боковой свет. С помощью аппарата безвоздушного нанесения, валика или текстурного пистолета с компрессором мы нанесите равномерный слой шпатлевки на ширину ~1,5-2,5м. Далее приложите стеклохолст и разгладьте шпателем от середины к краям. Второй лист прикладывается внахлест на первый ~ 4-5 см.
Теперь необходимо провести прорезку в месте нахлеста. Отступив ~2 см от края второго полотна, строительным ножом или шпателем прорежьте стеклохолст по всей длине. Перед прорезкой необходимо затупить (скруглить) лезвие инструмента. Иначе есть риск повредить основание. Далее удалите ненужную часть с поверхности первого листа, отогните второй лист и удалите отрезанный стеклохолст из-под него. При необходимости добавьте немного шпатлевки на шпатель и загладьте стык. Результат - однородное соединение полотен.
04

Прорезка

Нанесение последующих слоев

05
После завершения оклейки поверхности от угла до угла, не дожидаясь высыхания клеевого слоя, нанесите укрывной слой. Заглаживание производится максимально широким шпателем, т.к. на этом этапе есть возможность придать большую плоскость основанию.
Обработка второго слоя шпатлевки проводится после полного высыхания слоев, но не ранее 24 часов после нанесения. Используйте абразив с размером зерна не крупнее P240.
06

Шлифование

Нанесение финишного слоя

07
Нанесение финишного слоя. Если необходимо получить поверхность более высокого качества, наносится третий слой шпатлевки, который также шлифуется, а затем покрывается грунтовочным составом. После высыхания поверхность готова к чистовой отделке.

Есть вопросы? Напишите нам!
